Strojový park výroby
Vertikálne obrábacie centrá
UMC-1000
V našej firme pracujeme s moderným 5-osovým vertikálnym obrábacím centrom Haas UMC-1000, ktoré patrí medzi najvyspelejšie stroje na trhu. Vďaka tejto technológii ponúkame zákazníkom komplexné obrábacie služby na najvyššej úrovni.
- 5-osové obrábanie – spracovanie aj tých najzložitejších a viacstranných obrobkov na jedno upnutie, čo znamená vyššiu presnosť a kratšie dodacie termíny.
- Simultánne aj 3+2 obrábanie – ideálne na sériovú aj kusovú výrobu, prototypy a malé aj veľké série.
- Obrábanie veľkých dielov – pracovné priestory až 1016 × 635 × 635 mm, maximálna nosnosť platne až 454 kg.
- Vysoká presnosť a opakovateľnosť – vďaka cykloidným rotačným pohonom a bezdrôtovému sondovaciemu systému.
- Flexibilita materiálov – spracovanie ocele, hliníka, farebných kovov aj plastov.
Ukážka obrábania pomocou UMC-1000
Vďaka nášmu špičkovému 5-osovému centru UMC-1000 vieme zákazníkom ponúknuť presné obrábanie aj veľmi zložitých a viacstranných dielov. Väčšie pojazdy a veľká platňa nám umožňujú spracovať aj rozmerné súčiastky v jednom upnutí, čo znižuje čas výroby a zvyšuje presnosť výsledného produktu. Zverte nám aj tie najnáročnejšie projekty – s našou technológiou ich zvládneme efektívne a na vysokej úrovni.
VÄČŠIE DIELY? ŽIADNY PROBLÉM!
Naše obrábacie centrum UMC-1000 je ideálnou voľbou pre zákazníkov, ktorí potrebujú 5-osové obrábanie väčších alebo zložitejších dielov. Ponúkame vám rovnakú kvalitu, rýchlosť a flexibilitu ako pri menších projektoch, ale vďaka väčším pojazdom a platni zvládneme aj väčšie formáty a objemnejšie súčiastky. Ak hľadáte spoľahlivého partnera pre náročné technické úlohy, sme tu pre vás!
Sústruhy

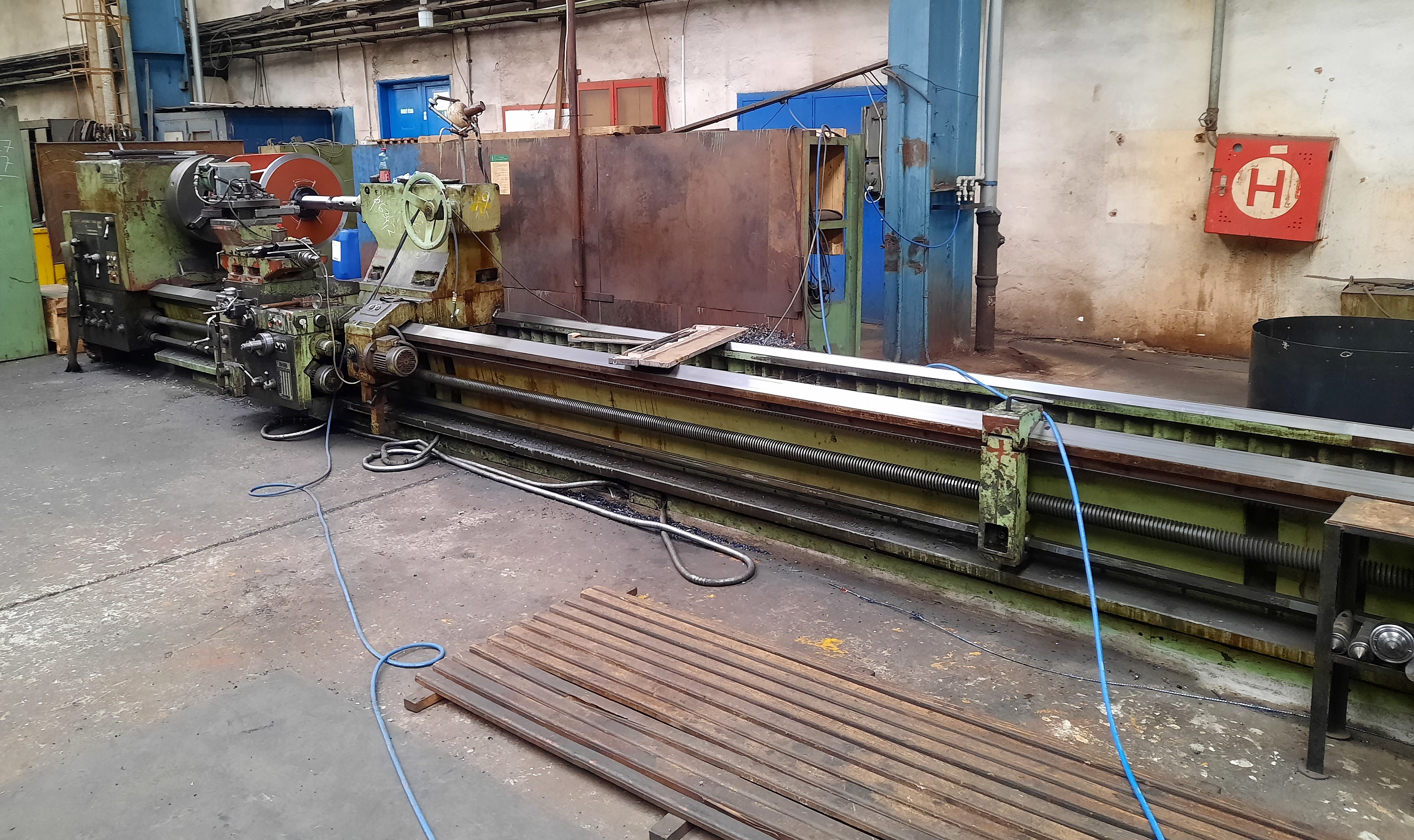

Sústruh – SU125
- Točný priemer nad lóžou: 1250 mm
- Točný priemer nad suportom: 940 mm
- Maximálna dĺžka obrobku: 8000 mm
- Najväčšia prípustná váha obrobku: 5000 kg

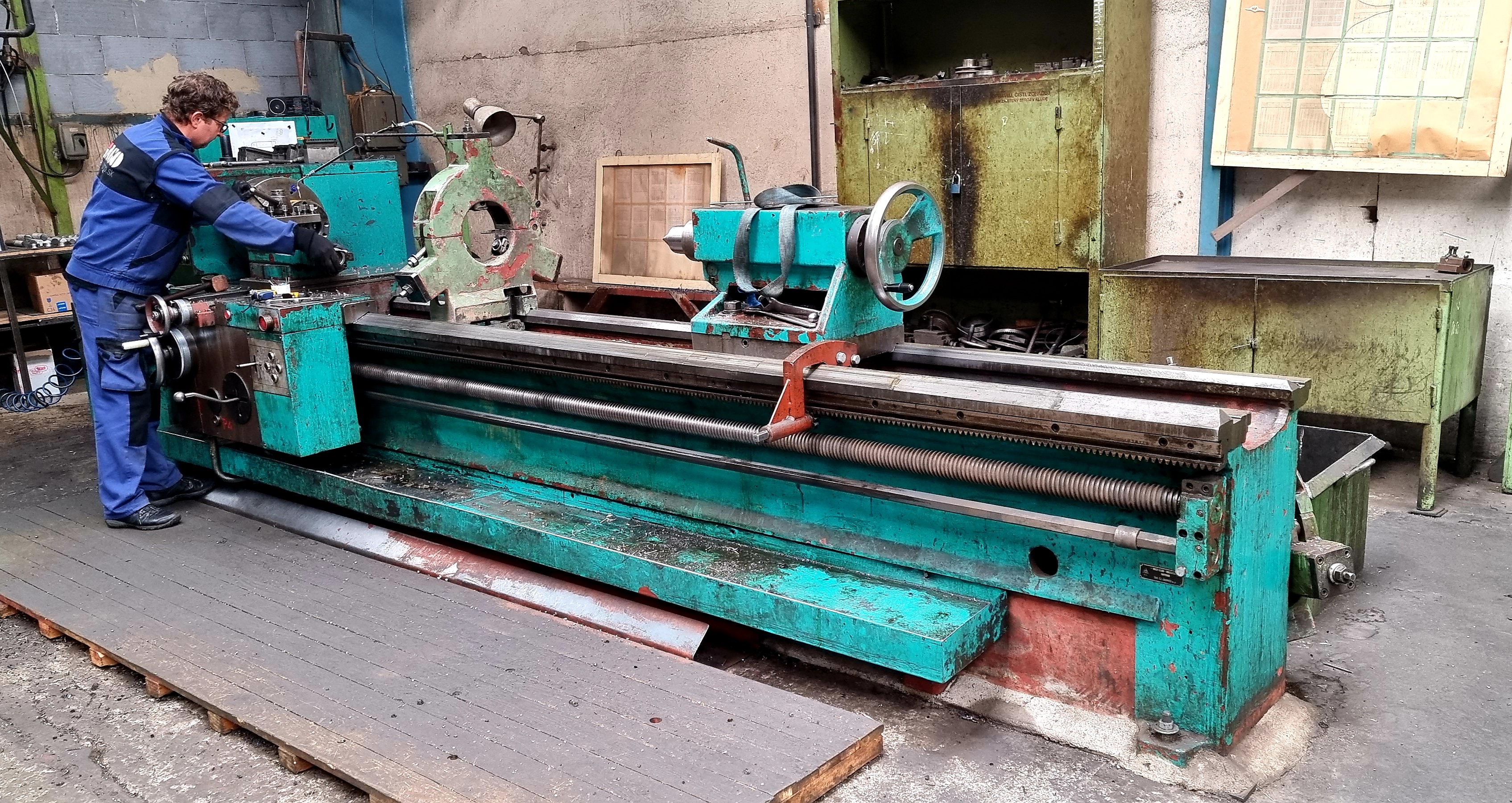

Sústruh – SU60
- Točný priemer nad lóžou: 600 mm
- Točný priemer nad suportom: 540 mm
- Maximálna dĺžka obrobku: 3500 mm
- Najväčšia prípustná váha obrobku: 1000 kg

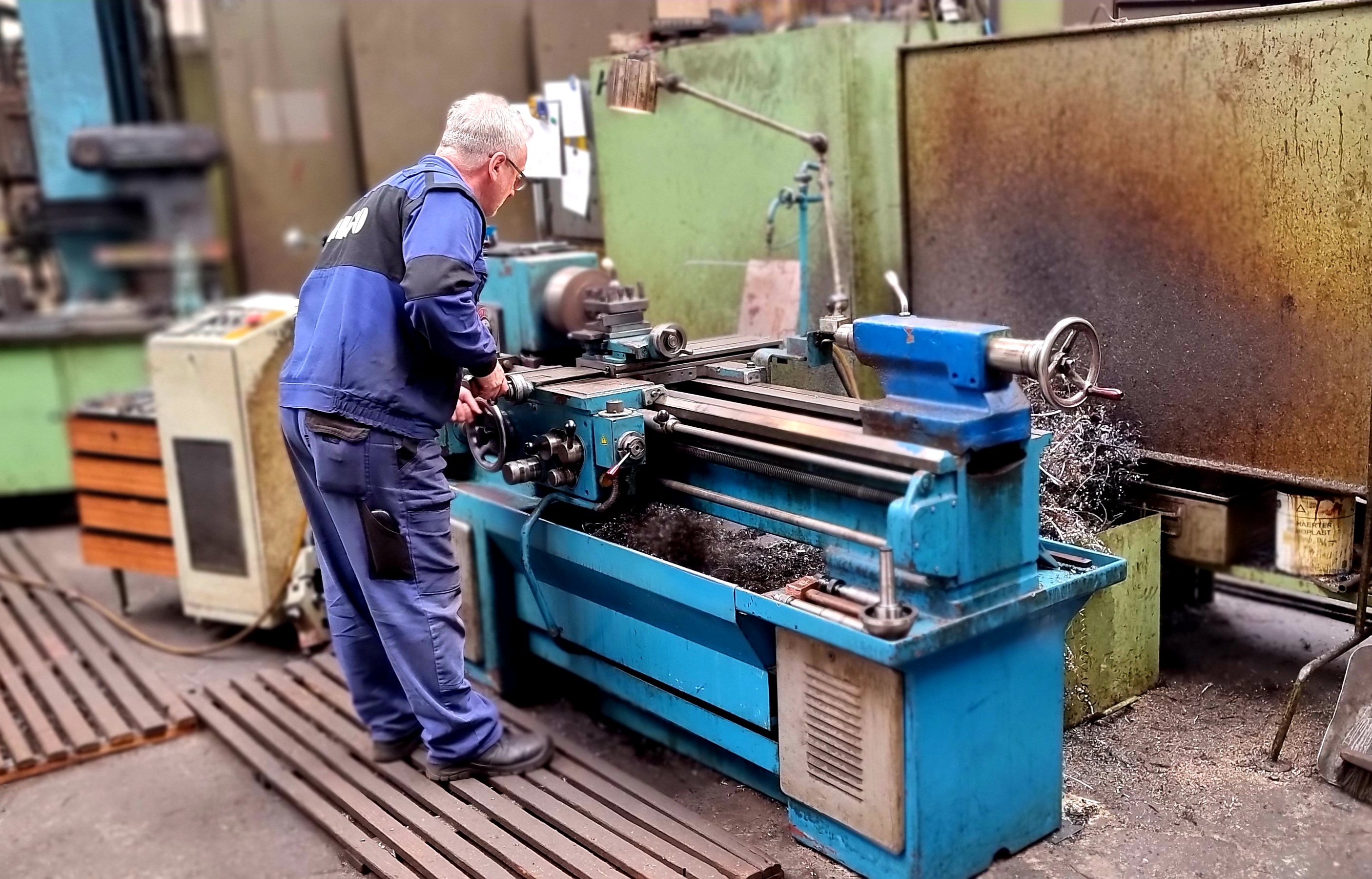

Sústruh – TOS SV 18 RD
- Točný priemer nad lóžou: 300 mm
- Točný priemer nad suportom: 200 mm
- Maximálna dĺžka obrobku: 1000 mm
- Maximálna váha obrobku: 500 kg

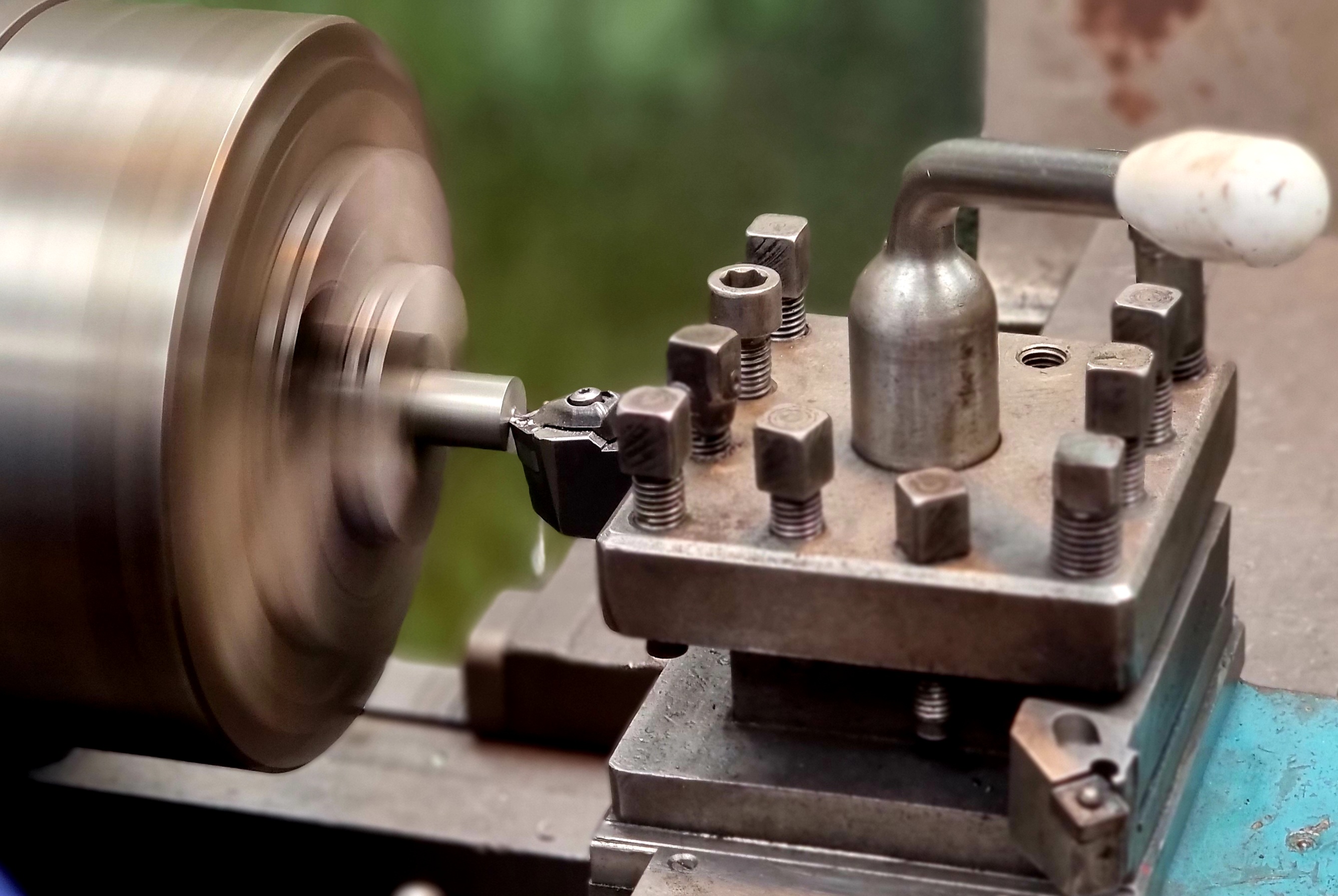

Sústruh – SU 60
- Točný priemer nad lóžou: 600 mm
- Točný priemer nad suportom: 540 mm
- Maximálna dĺžka obrobku: 2000 mm
- Maximálna váha obrobku: 1000 kg

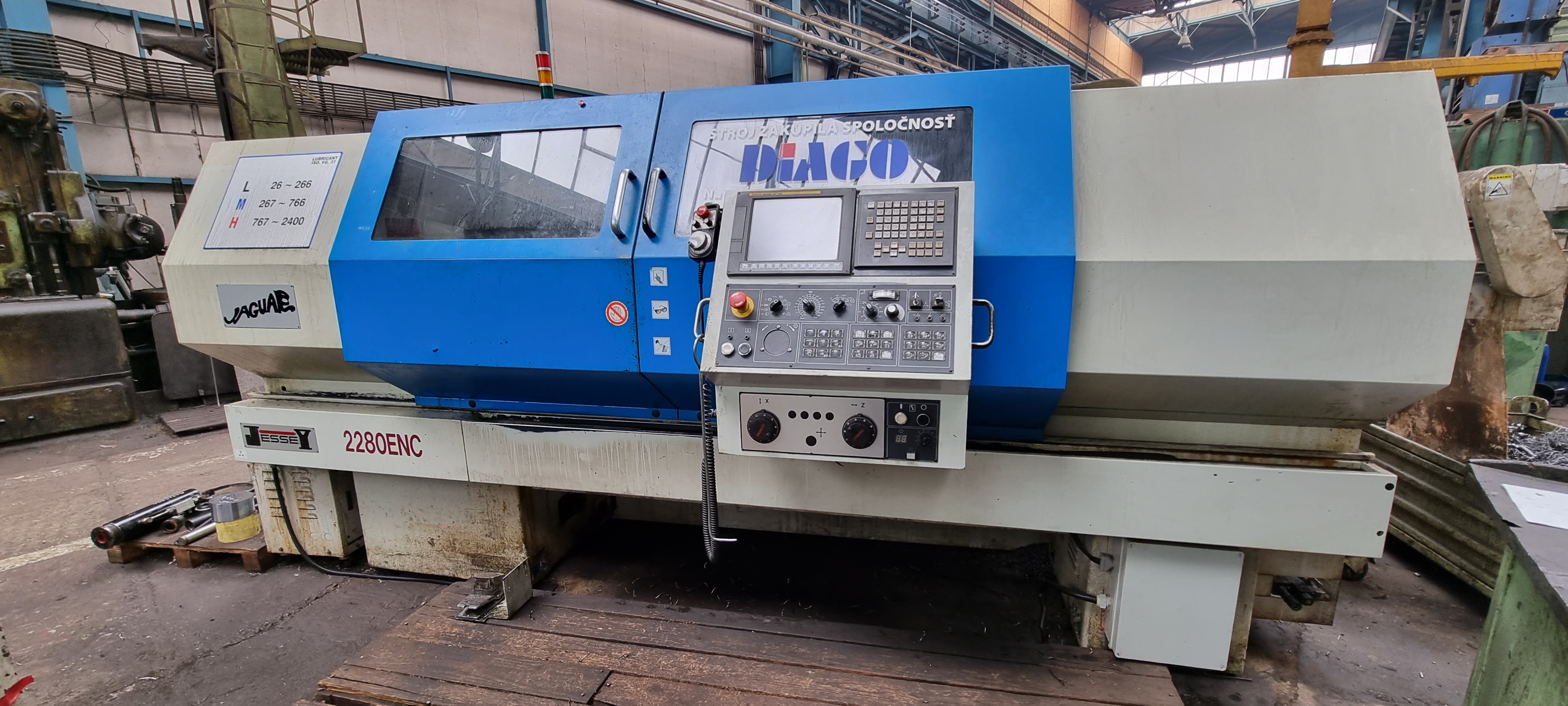

ENC sústruh Jaguar 2280
- Maximálny točný priemer nad lóžou: 560 mm
- Maximálny točný priemer nad suportom: 390 mm
- Maximálna dĺžka obrobku: 2000 mm
- Kontrolný systém: Fanuc
Horizontálne vyvrtávačky

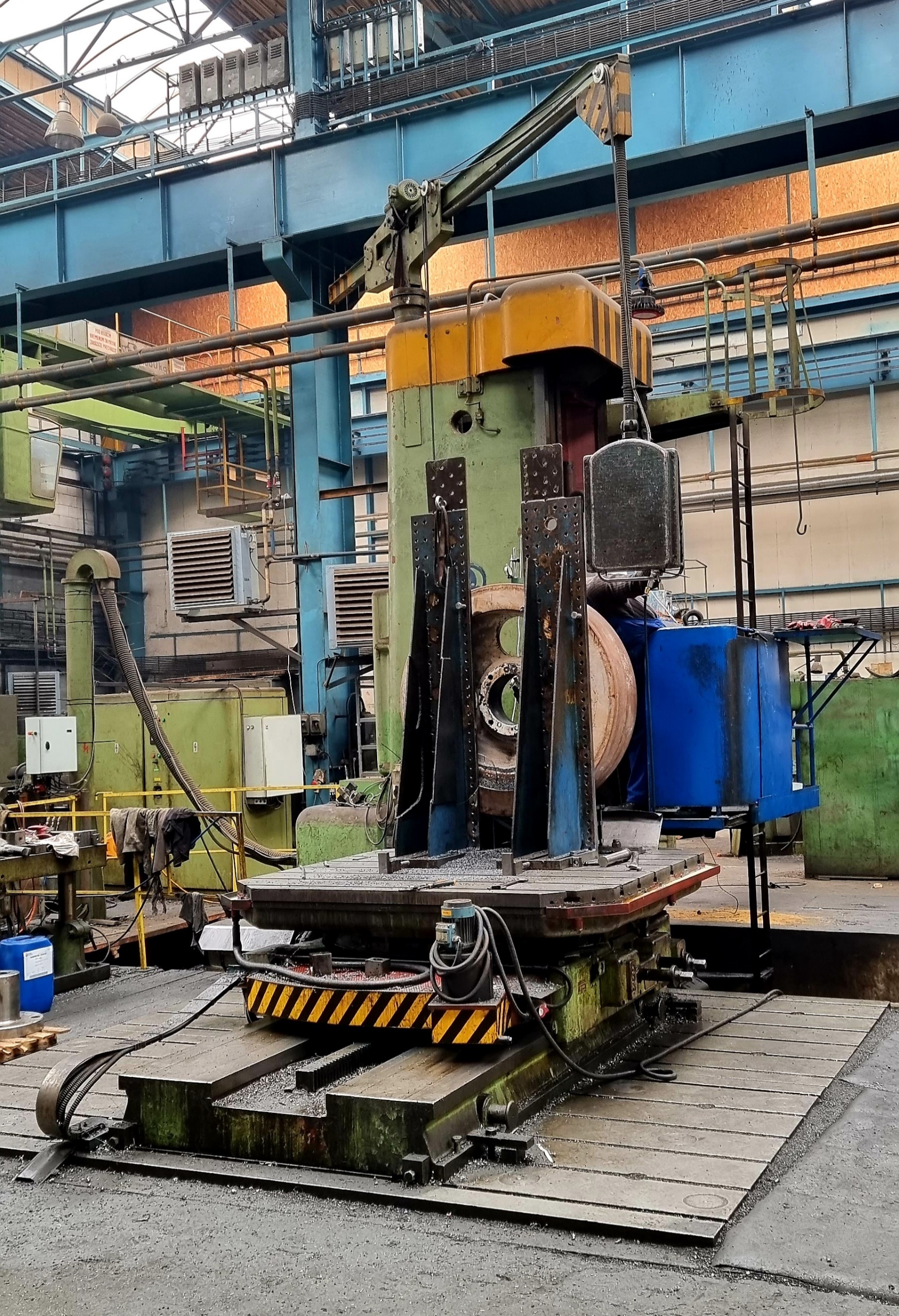

WD160 s otočným stolom
- Priemer vretena: 160 mm
- Rozmer rámu vretena: 450x450 mm
- Z – os: Horizontálny posuv vretena: 1250 mm
- Predĺženie vretena: 1600 mm
- Y-os: Vertikálny pohyb veže: 2500 mm
- X-os: Horizontálny posuv veže: 3150 mm
- Rozmer základového stola: 5600x3775 mm
- Rozmer otočného stola: 2000x2000 mm
- Maximálna váha na stole: 20000 kg
- Z-os pohyb otočného stola: 1200 mm

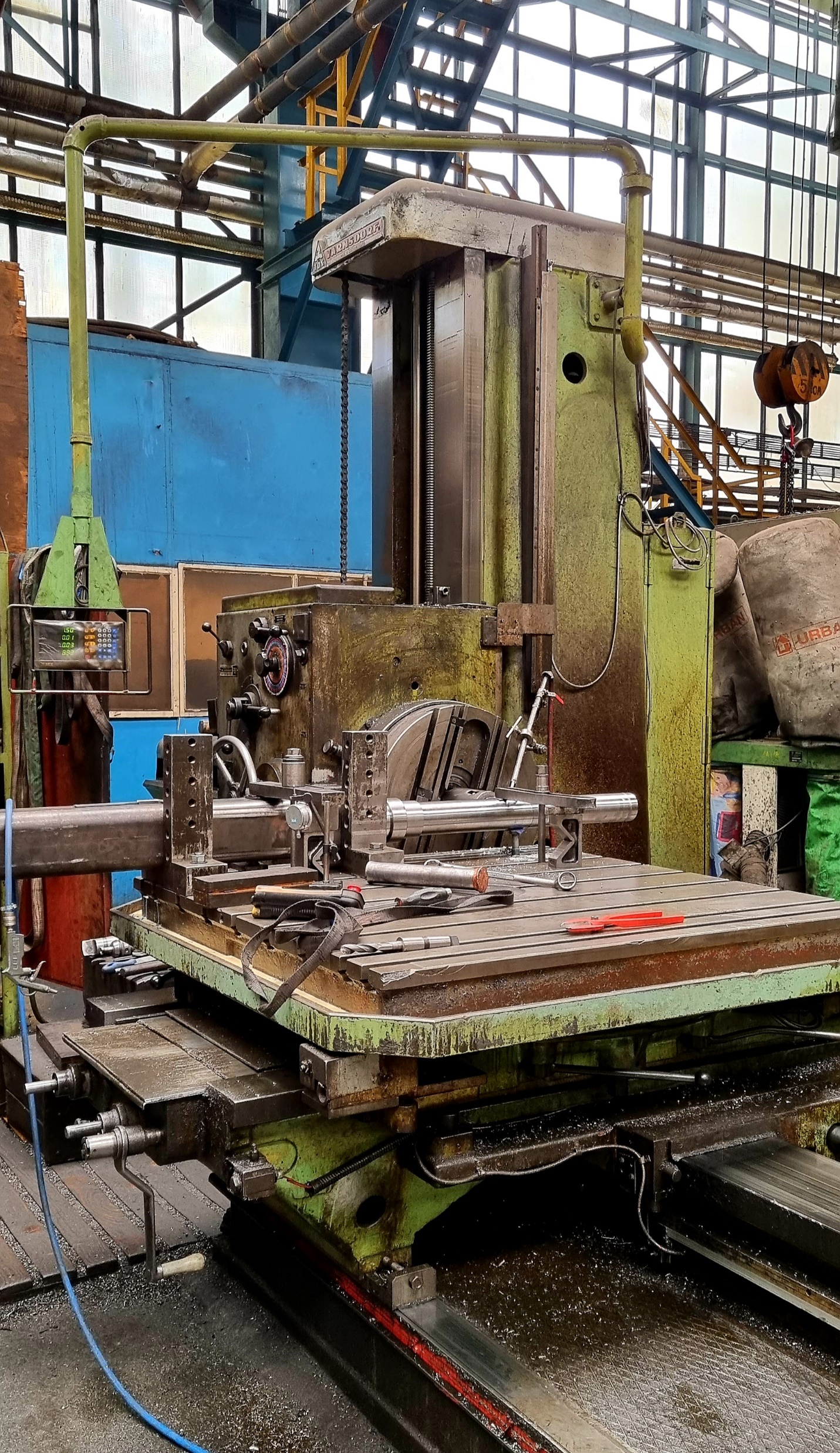

WD100
- Priemer pracovného vretena: 100 mm
- Maximálny priemer vŕtania: 560 mm
- Maximálny priemer pre čelné obrábanie: 900 mm
- Maximálny posuv Z-os vretena: 900 mm
- Priemer čelného prípravku vretena: 600 mm
- Rozmer upínacieho stola: 1250x1250 mm
- Pohyb stola X-os: 1250 mm
- Pohyb stola Z-os: 1600 mm
- Vzdialenosť vretena od stola: 0 – 1120 mm
- Maximálna váha obrobku: 3000 kg
Honovačky

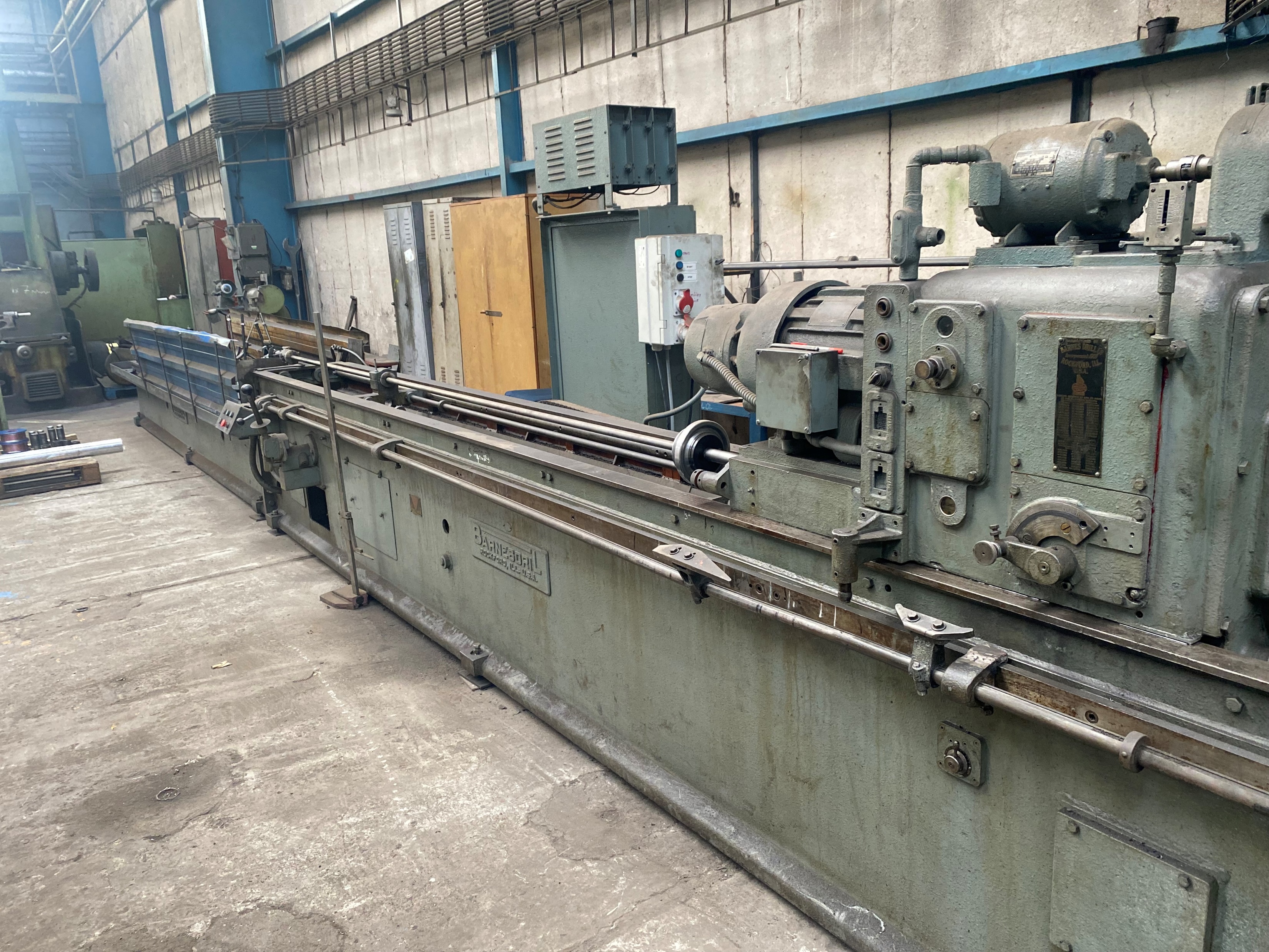

Horizontálna honovačka Barnes Drill
- Priemerový rozsah: 19,5 mm – 300 mm
- Maximálna dĺžka: 3000 mm
Frézy a obrážačky

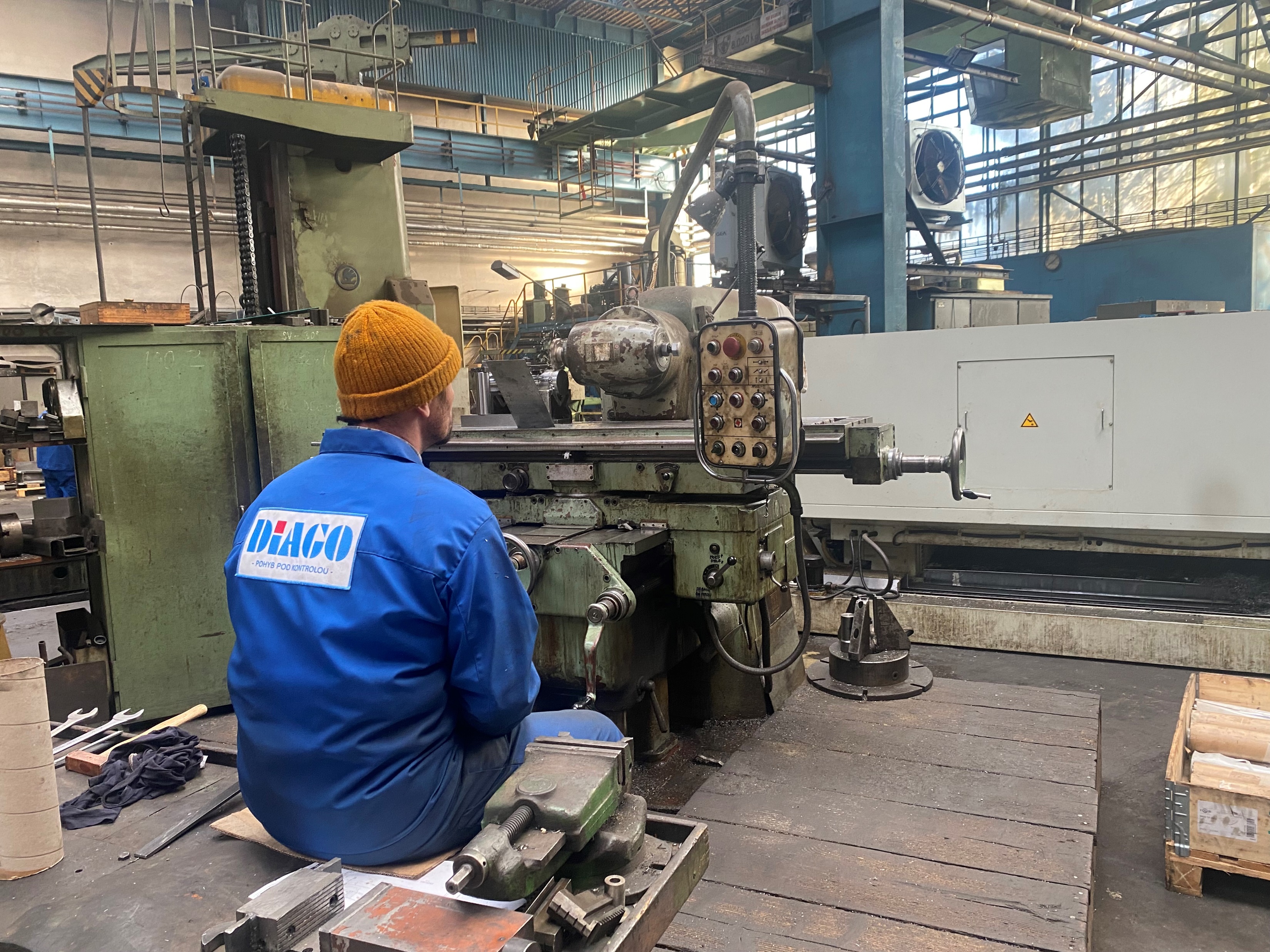

Vertikálna fréza TOS FA5B-U
- Rozmer stola: 425x2000 mm
- Vertikálny posuv Y-os: 440 mm
- Horizontálny stranový posuv X-os: 1400 mm
- Horizontálny posuv Z-os: 450 mm

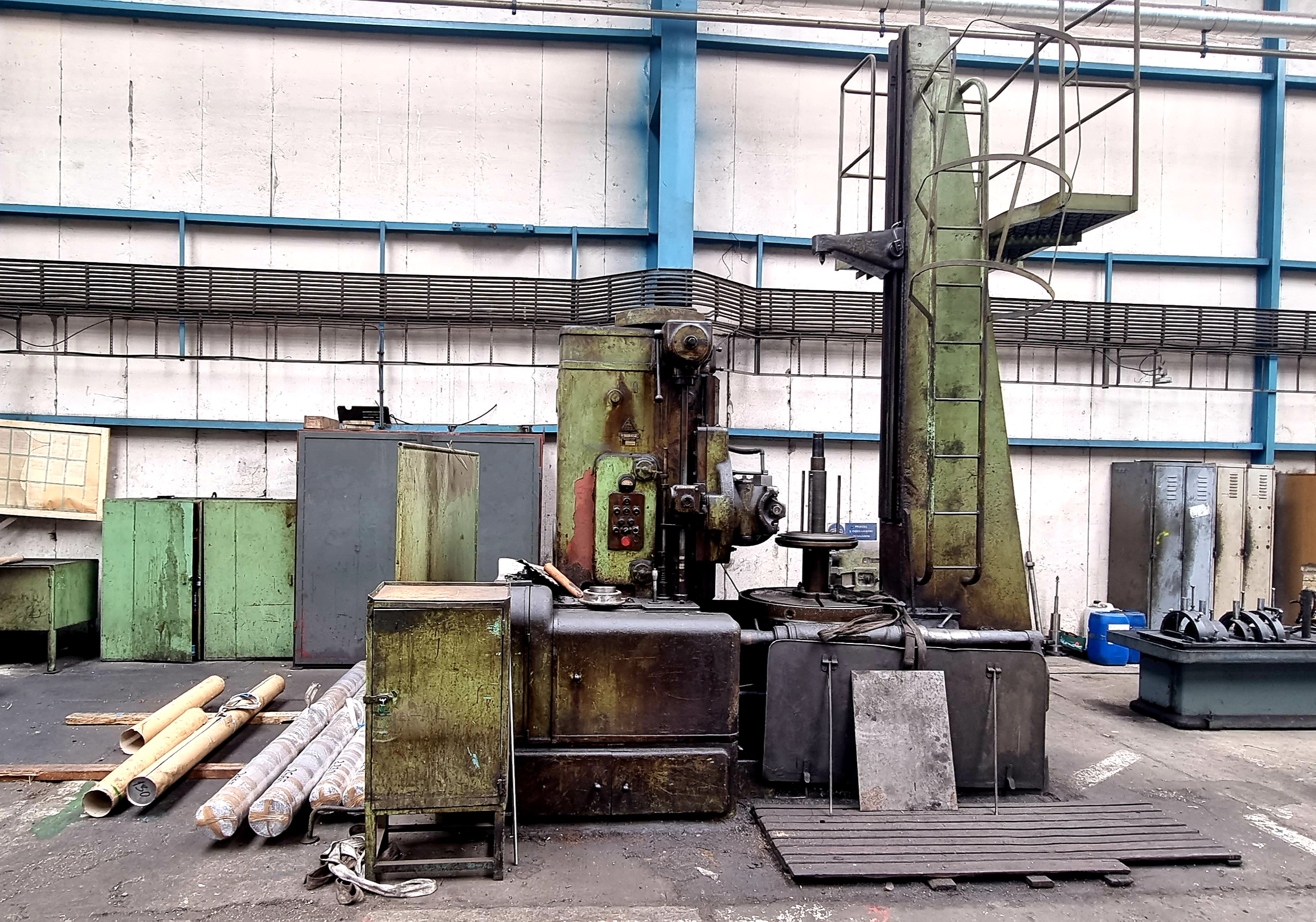

Obrážačka OF10
- Max. modul: m = 10
- Max. priemer obrobku: 1250 mm
- Max. šírka obrobku: 400 mm
- Najmenší počet zubov: 12
- Max. dĺžka opracovania hriadele s ozubením: 2000 mm

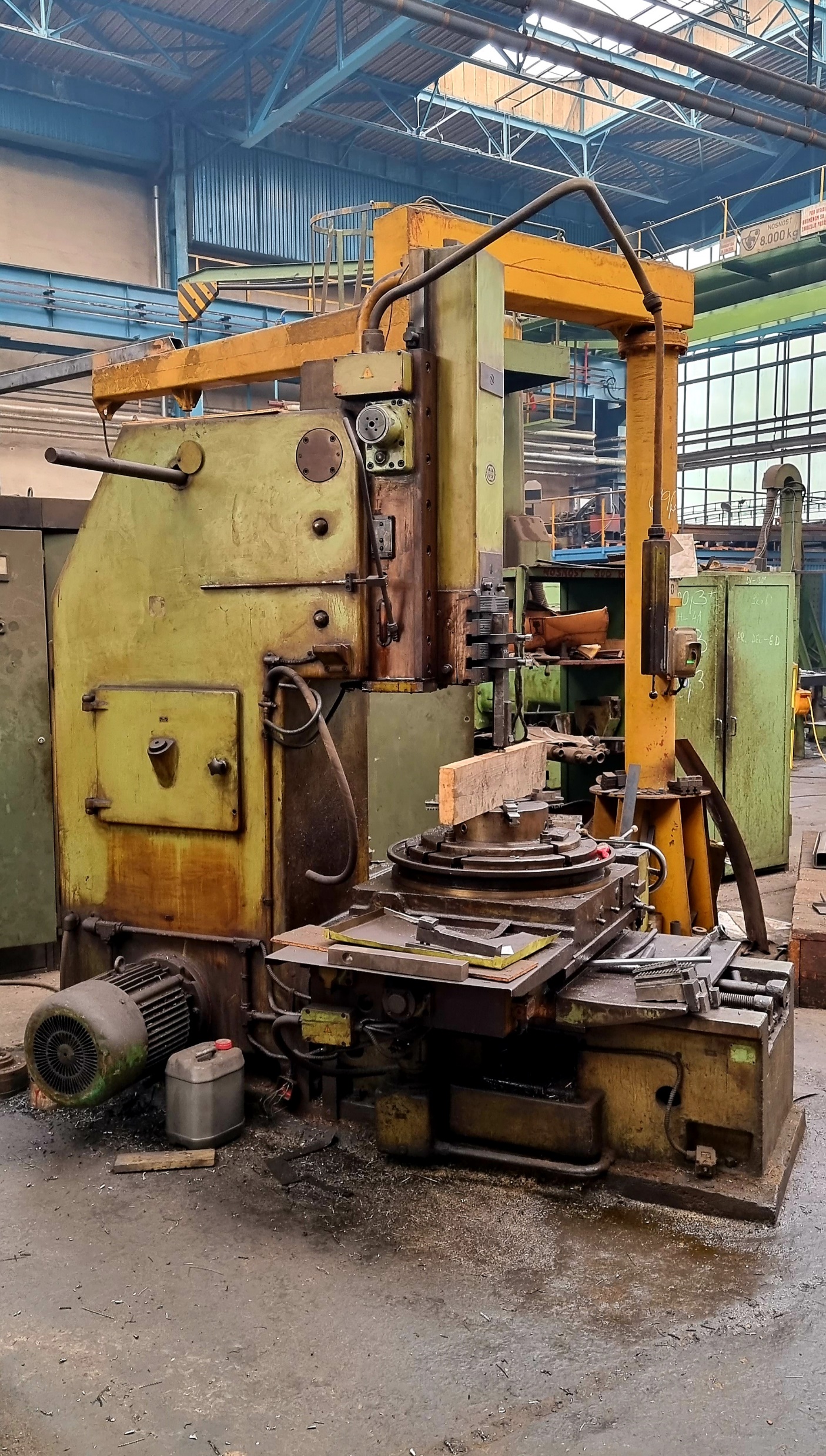

Vertikálna obrážačka 7D430
- Maximálna obrábaná dĺžka: 320 mm
- Maximálna dĺžka obrobku: 650 mm
- Rozmer stola: 630 mm
- Maximálny uhol nástroja: 10°
- Maximálny priemer obrobku: 800 mm
Brúsky

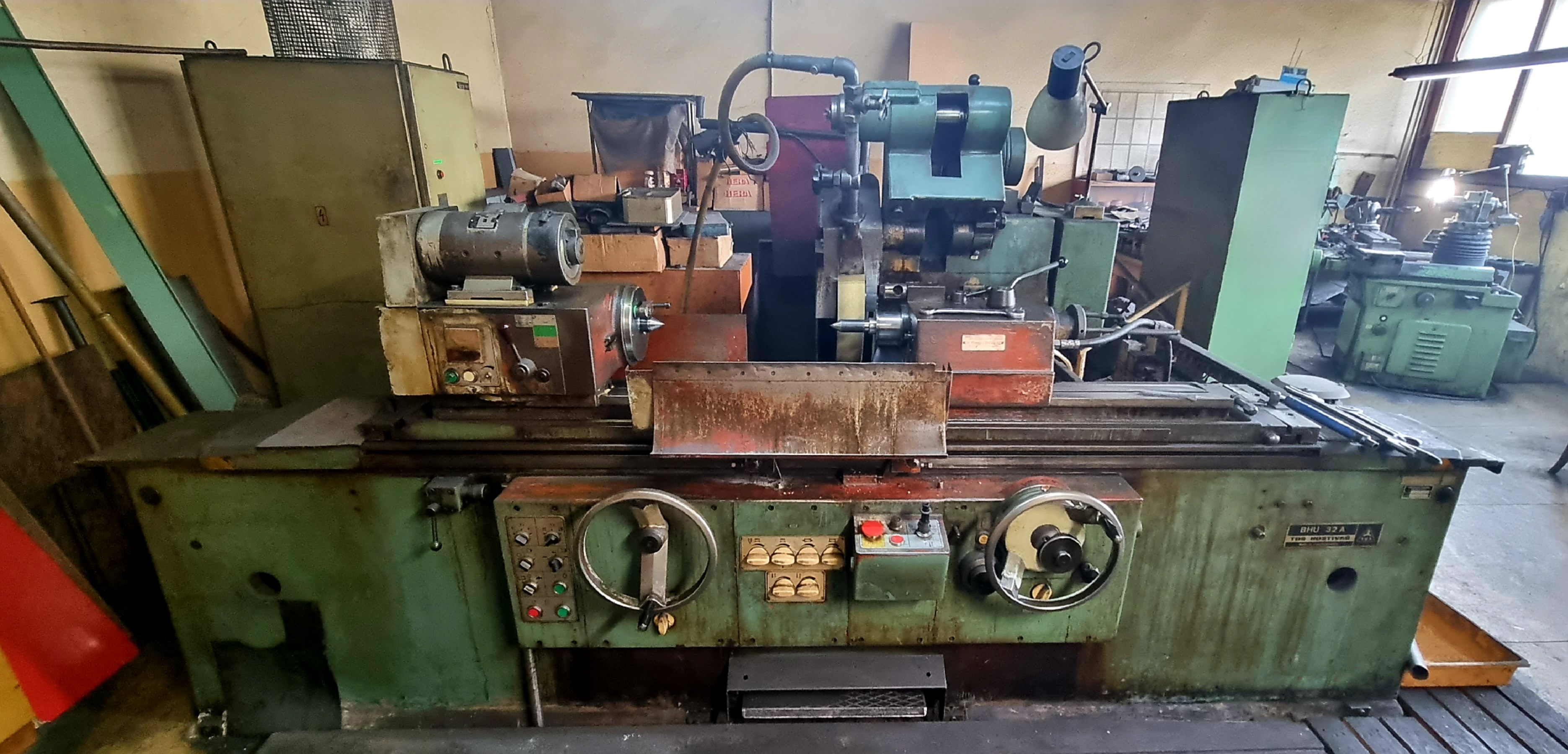

Brúska BHU 320
- Maximálny priemer obrobku: 315 mm
- Maximálna dĺžka obrobku: 1500 mm
- Maximálna váha obrobku: 300 kg

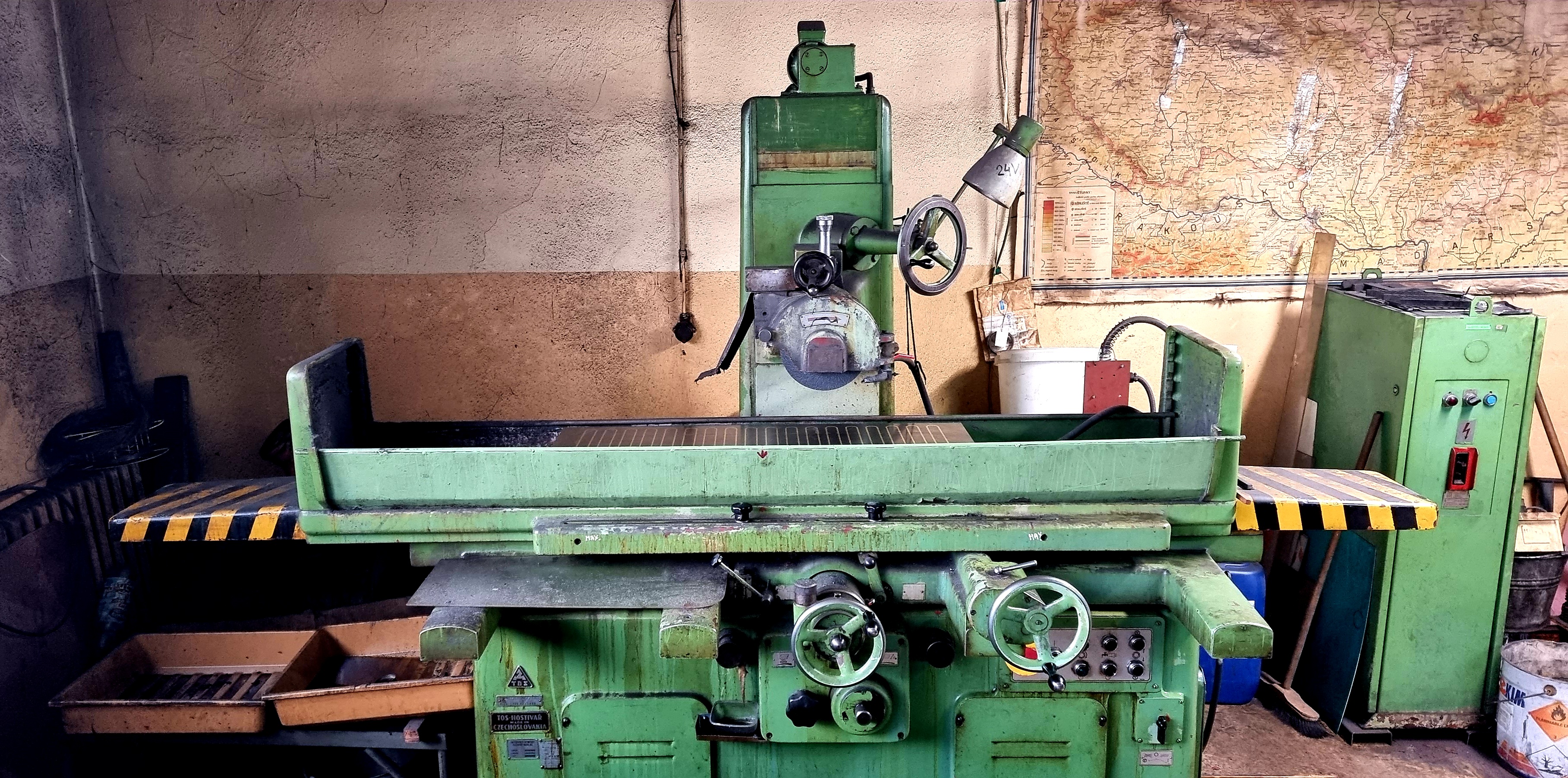

Horizontálna brúska na plocho BPH 300
- Rozmer magnetického stola: 300 x 1000 mm
- Maximálna výška obrobku: 350 mm
- Maximálna váha obrobku: 280 kg
- Maximálny posuv stola X-os: 1060 mm
- Maximálny posuv stola Z-os: 350 mm
- Vertikálny posuv brúsky Y-os: 420 mm
Ohýbačky a skružovačky

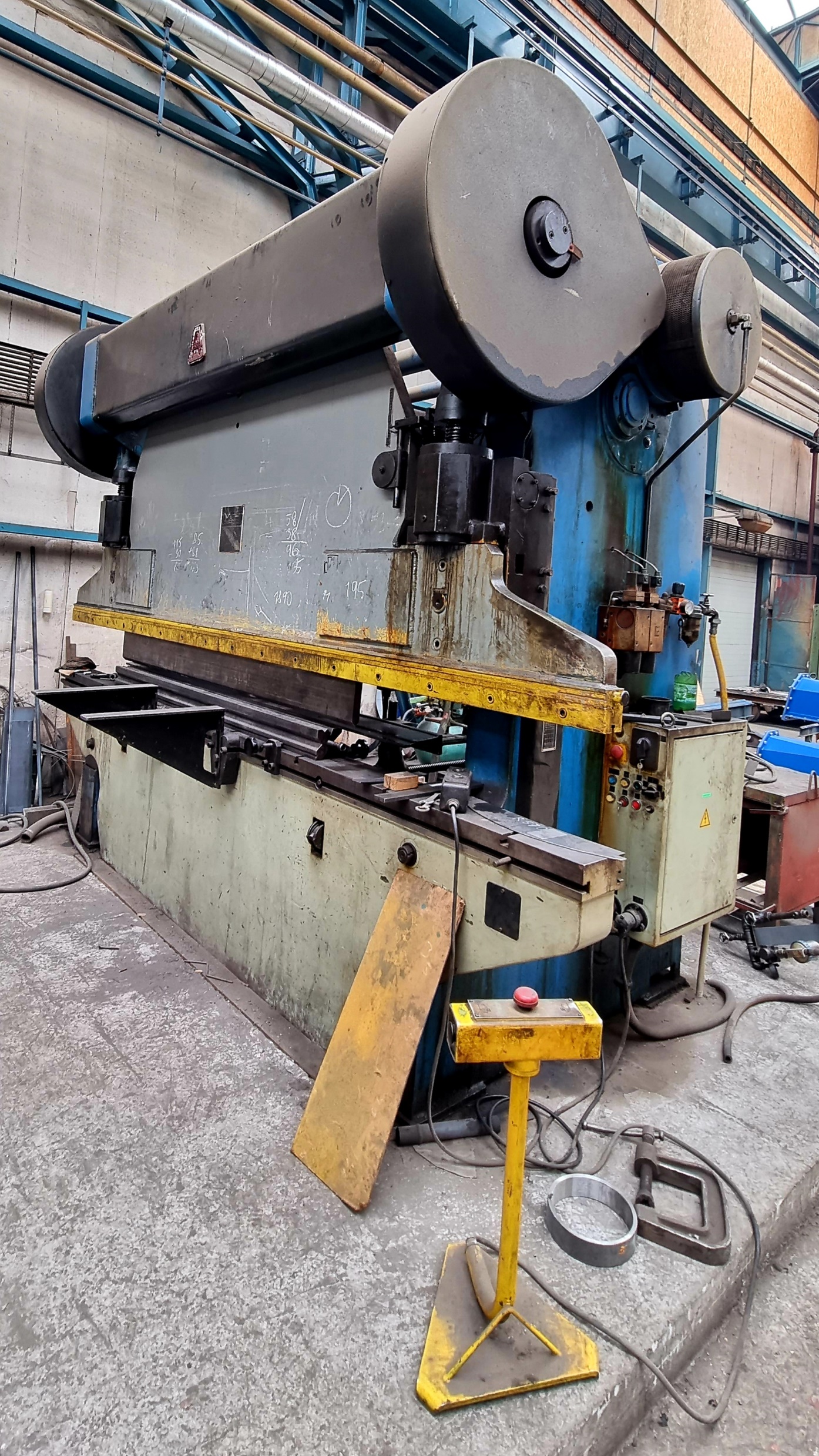

Ohýbačka NTE
- Maximálna šírka plechu: 3150 mm
- Maximálna hrúbka plechu: 6,3 mm

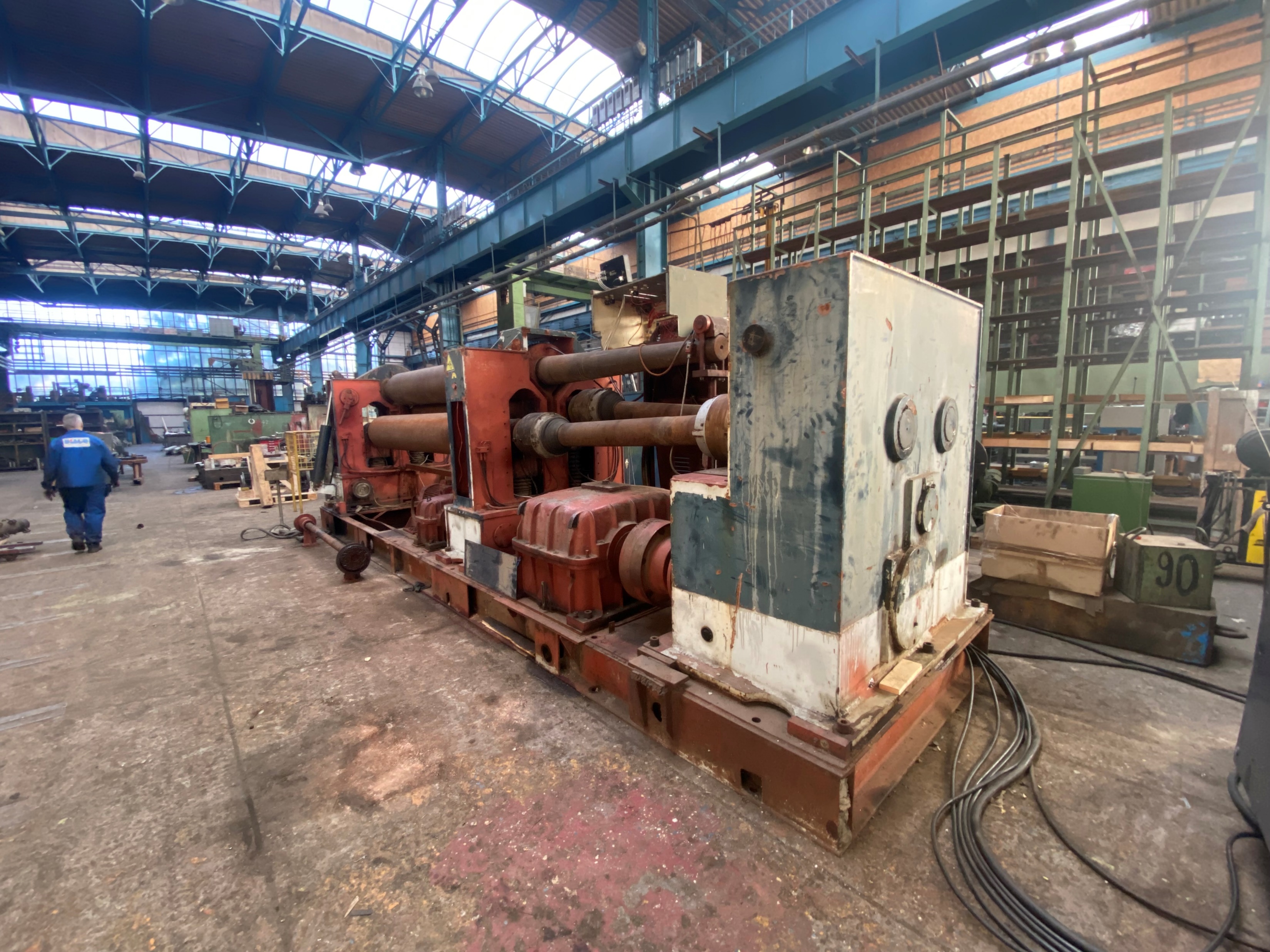

Skružovačka
- Min. priemer skruženia: 600 mm
- Skružovanie do kužeľa: Áno
- Max. šírka: 3000 mm
- Max. hrúbka: 20 mm
Vyvažovačky

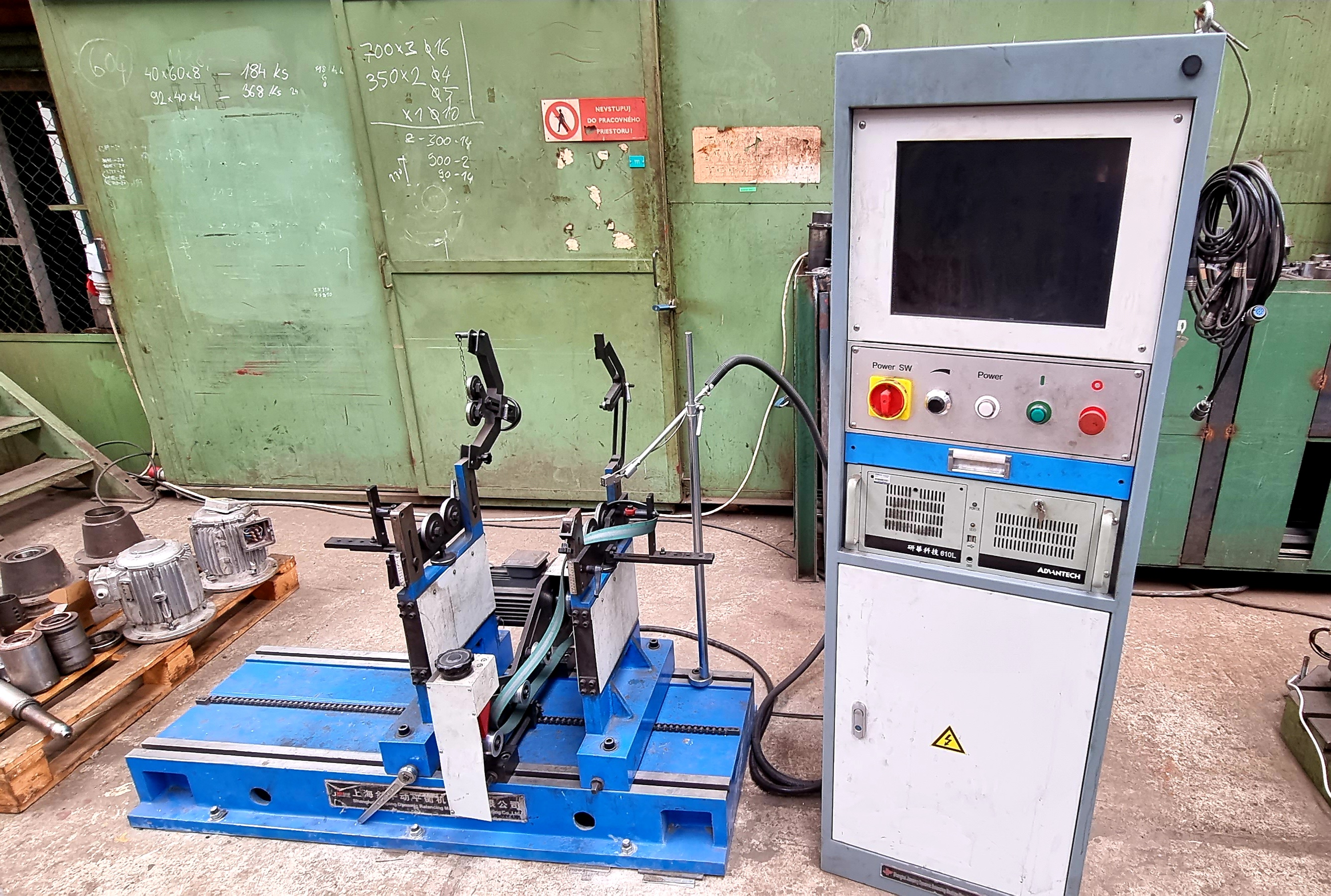

Vyvažovačka na malé a presné súčiastky
- Maximálny priemer súčiastky: 1500 mm
- Maximálna dĺžka súčiastky: 2500 mm
- Maximálna váha súčiastky: 250 kg

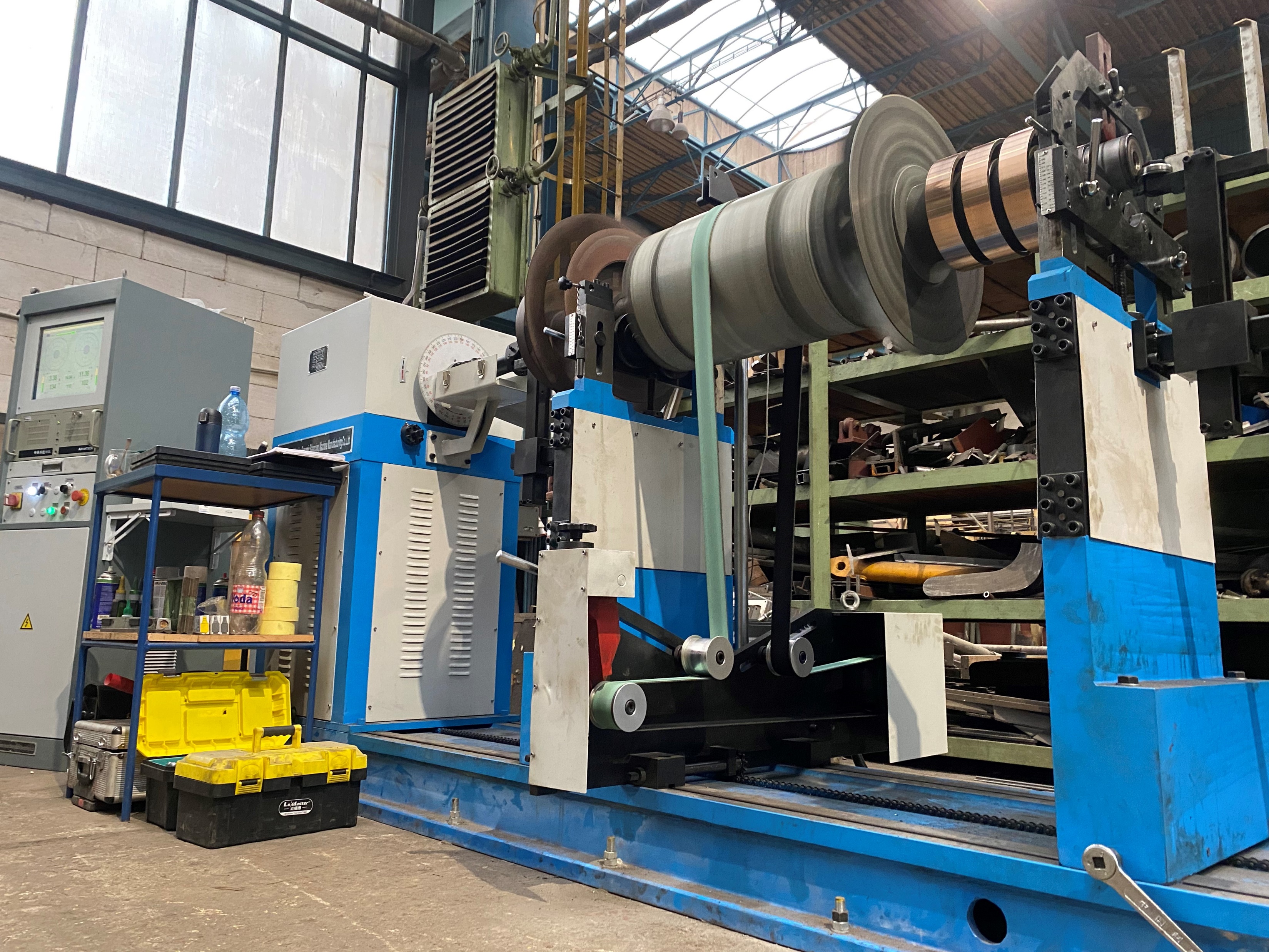

Vyvažovačka na veľké súčiastky
- Maximálny priemer súčiastky: 2500 mm
- Maximálna dĺžka súčiastky: 7000 mm
- Maximálna váha súčiastky: 3000 kg

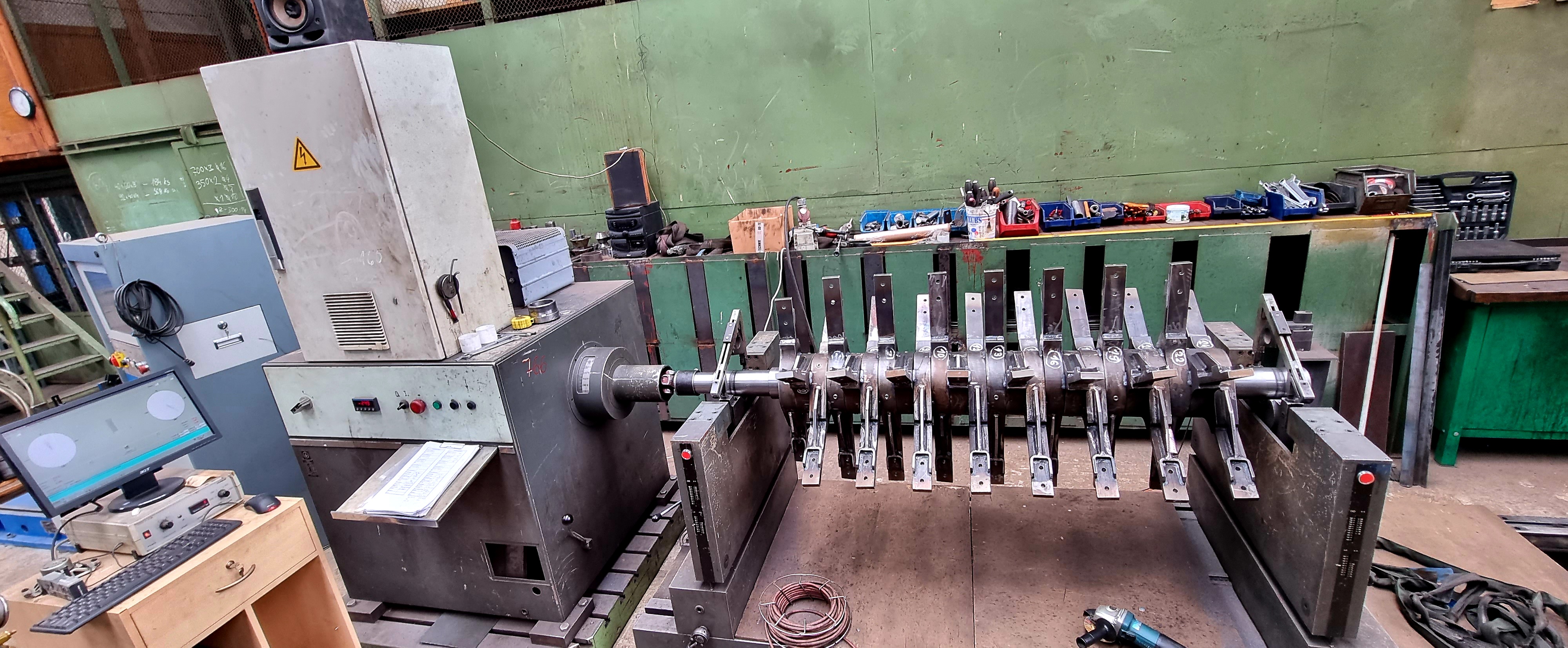

Vyvažovačka AM 1000
- Maximálny priemer súčiastky: 1500 mm
- Maximálna dĺžka súčiastky: 5000 mm
- Maximálna váha súčiastky: 1000 kg

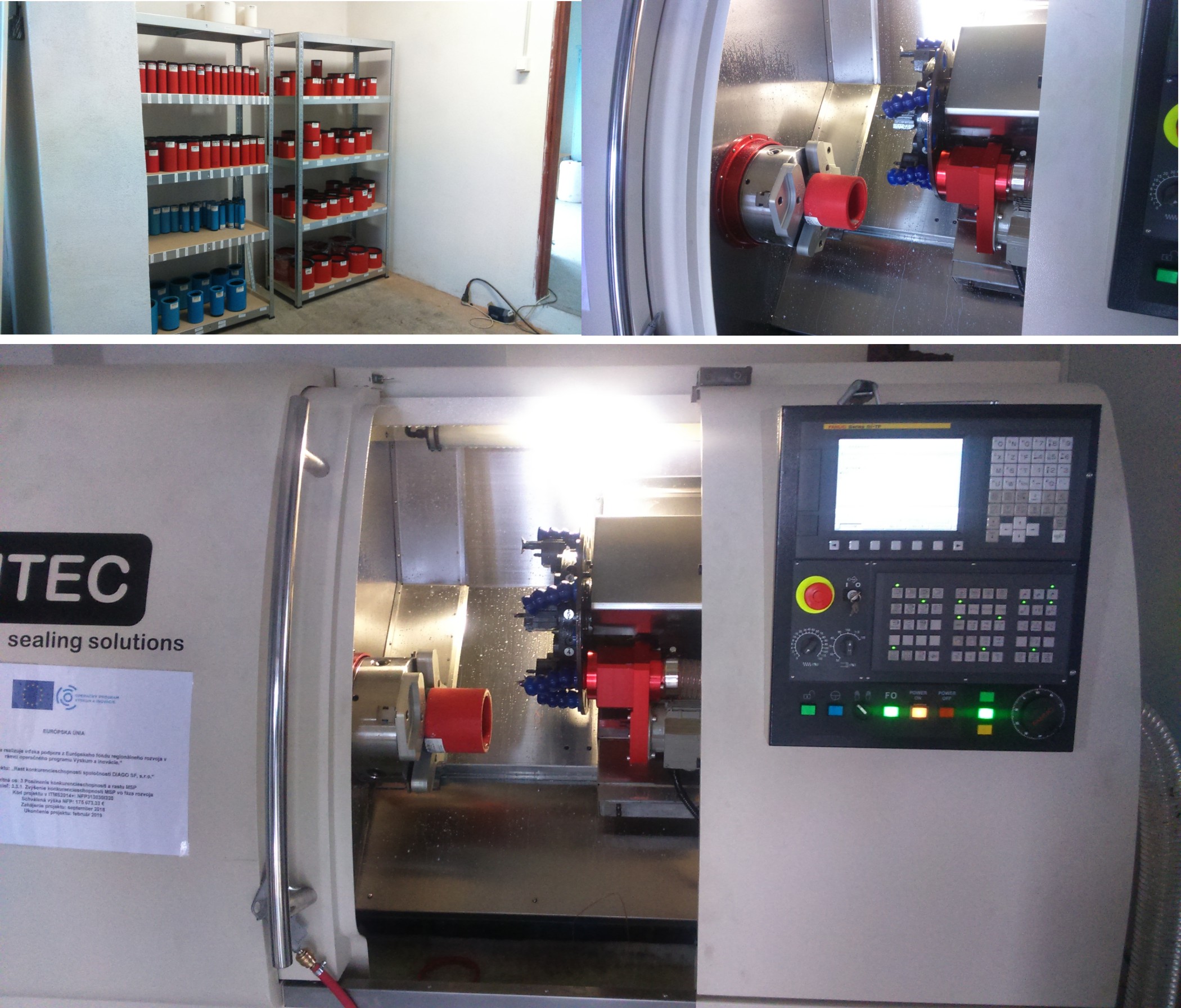

CNC sústruh na výrobu tesnení
UTEC UT 400
- Výroba štandardných ale aj špeciálnych tesnení
- Výroba tesnení do priemeru 400 mm
